Klappenbeschlag

Klappenbeschläge öffnen eine Front nicht zur Seite, sondern nach oben oder unten. An Oberschränken heben sie die Front an und halten sie offen, ohne dass man sie festhalten muss. An Sekretären, Barfächern und Lowboards lassen sie eine Klappe kontrolliert nach unten kommen. Die richtige Auswahl hängt vor allem von Größe und Gewicht der Front ab.

Aufbau

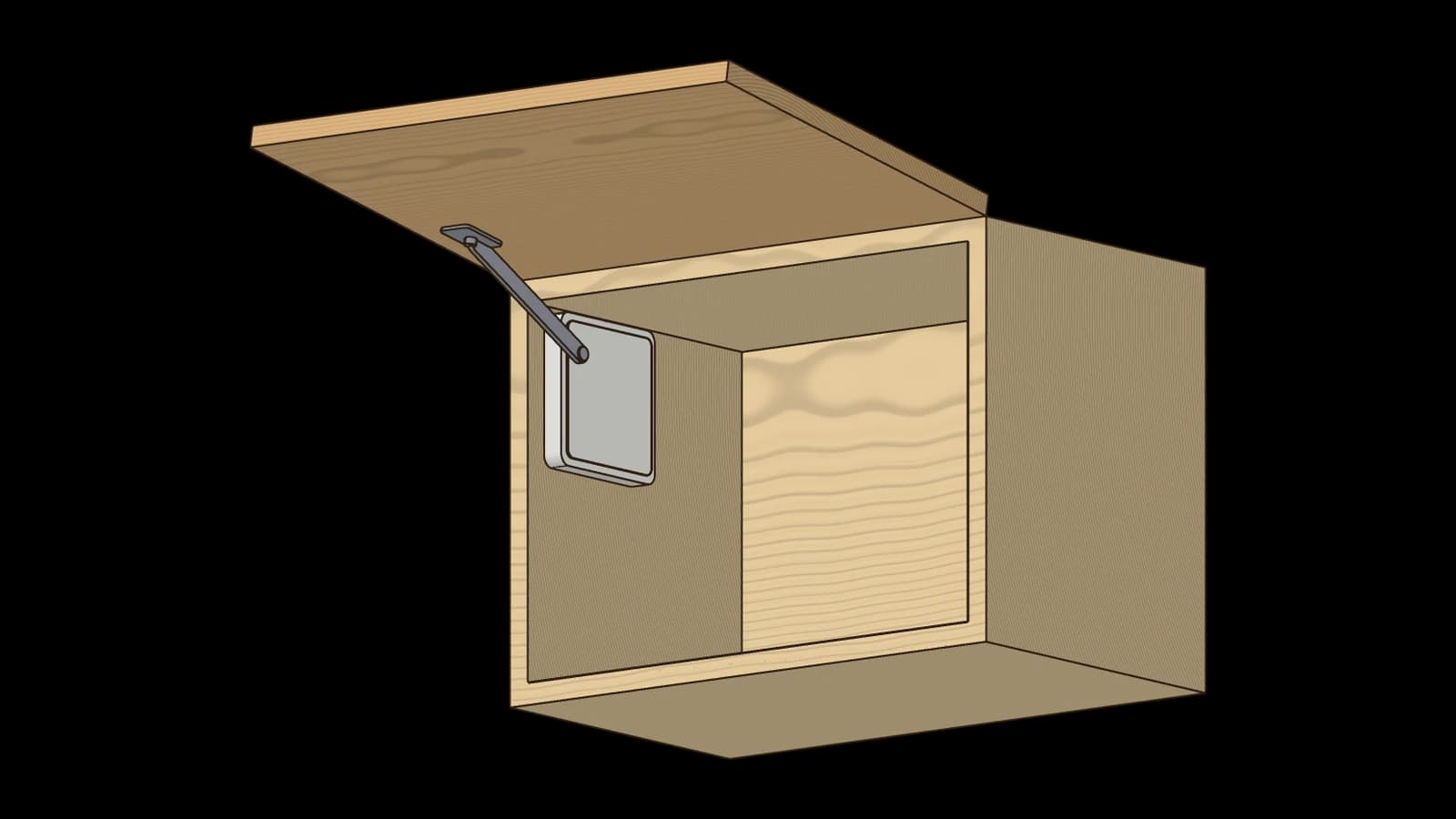

Klappenbeschläge für Oberschränke bestehen aus drei Teilen:

• Kraftspeicher – ein Federpaket in einem Gehäuse an der Korpusseite, bei breiten Fronten links und rechts. Seine Kraft wird auf das Frontgewicht eingestellt.
• Hebelarm – überträgt die Federkraft auf die Front und führt sie beim Öffnen.
• Frontbeschlag – wird auf die Rückseite der Front geschraubt; daran wird der Arm eingehängt. Manche Systeme brauchen zusätzlich Topfscharniere zwischen Front und Oberboden.

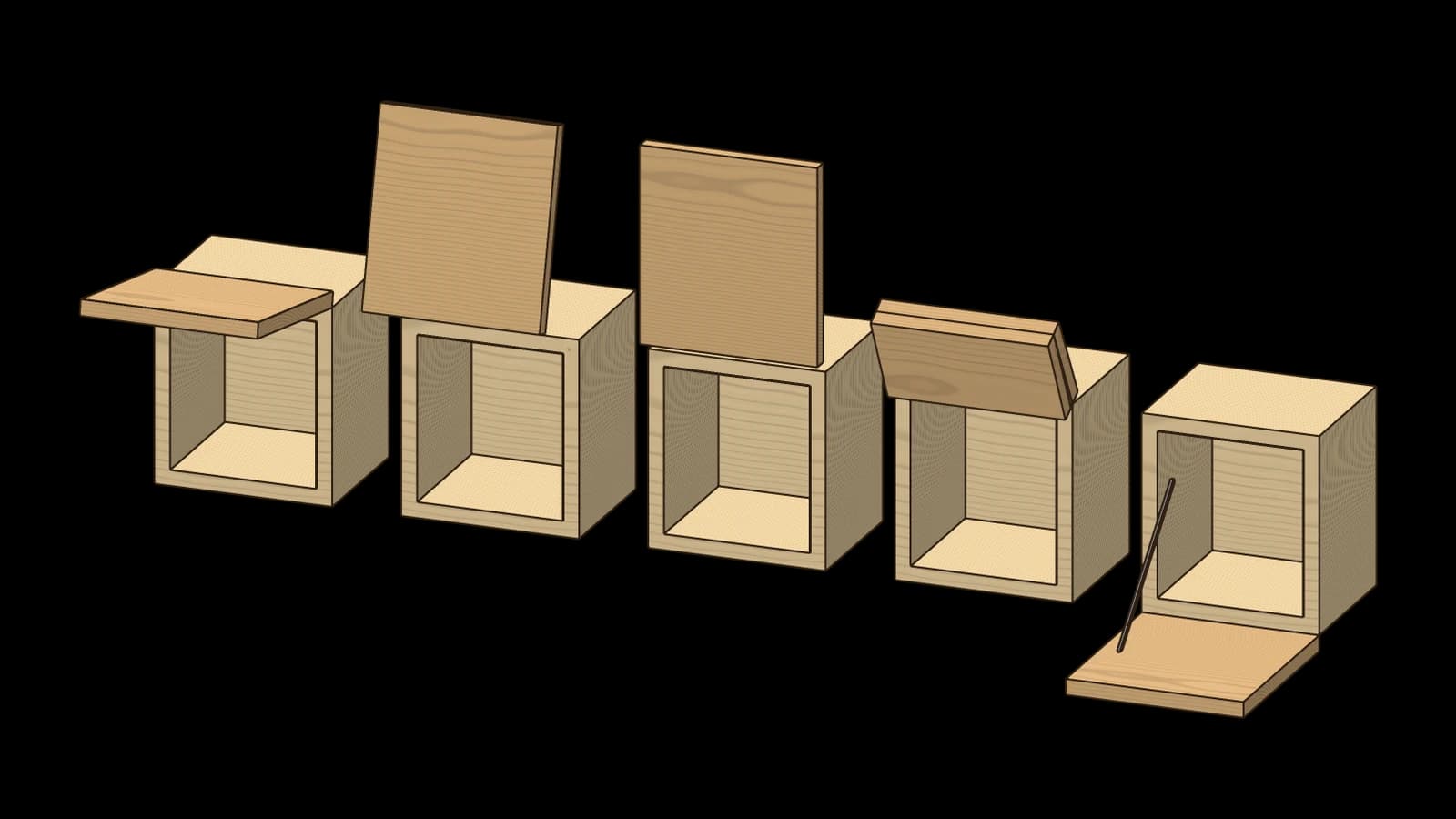

Je nachdem, wie sich die Front bewegt, unterscheidet man:

• Hochklappe – die Front schwenkt um die Oberkante nach oben und steht geöffnet nach vorn über.
• Hochschwenkklappe – die Front schwenkt nach oben über den Korpus und bleibt dabei fast senkrecht. Nach vorn ragt sie kaum, darüber braucht sie Platz.
• Hochliftklappe – die Front fährt parallel nach oben, gut für kleinere einteilige Fronten in Ober- und Hochschränken.
• Hochfaltklappe – eine zweiteilige Front faltet sich beim Öffnen in der Mitte. Gut für große Fronten, wenn über dem Schrank wenig Platz ist.
• Fallklappe – die Front klappt nach unten, etwa an Sekretär oder Barfach. Ein Klappenhalter mit Bremse begrenzt die Bewegung und hält die Klappe waagerecht.

Eigenschaften

• Ein richtig eingestellter Kraftspeicher hält die Front in jeder Position. Ist er zu schwach, fällt die Klappe zu; ist er zu stark, schlägt sie nach oben.
• Hersteller wählen den passenden Kraftspeicher über Korpushöhe und Frontgewicht aus – Blum etwa über einen Leistungsfaktor, das Produkt aus Korpushöhe in mm und Frontgewicht in kg, wobei das Griffgewicht doppelt zählt. Die Formeln und Tabellen unterscheiden sich je nach Hersteller.
• Die Bauform entscheidet über den Platzbedarf: Hochklappen ragen nach vorn, Hochschwenk- und Hochliftklappen brauchen Platz über dem Schrank, Hochfaltklappen am wenigsten.
• Gasdruckfedern sind eine einfache Alternative für Klappen. Sie haben eine feste Kraft und können mit den Jahren nachlassen.
• Fallklappen ohne Bremse schlagen beim Öffnen hart auf – dafür gibt es gebremste Klappenhalter.

Verwendung

• Oberschränke in Küche und Bad
• Hängeschränke über Arbeitsplatten, wo eine Drehtür im Weg wäre
• Sekretäre, Barfächer und Lowboards mit Fallklappe
• Hochschränke mit großen, schweren Fronten (Hochfaltklappe)

Verarbeitung

• Frontgewicht einschließlich Griff ermitteln und den Kraftspeicher nach der Tabelle des Herstellers wählen.
• Bohrungen für Kraftspeicher und Frontbeschlag mit Montagelehre setzen – die Systeme sind auf genaue Positionen angewiesen.
• Die Kraft erst einstellen, wenn Front und Griff montiert sind.
• Bei breiten Fronten beide Seiten gleich einstellen, damit sich die Front nicht verdreht.

Anleitung: Hochklappe einbauen

Technische Daten

Fazit

Mit dem passenden Klappenbeschlag lässt sich ein Oberschrank bequem öffnen, ohne dass eine Tür im Weg ist. Entscheidend sind Frontgewicht und Platz über dem Schrank – danach richten sich Bauform und Kraftspeicher. Für seitlich laufende Fronten siehe Schiebetürbeschlag.
